本產品采用電磁隔離原理、專業MCU控制器，隔離測量三相四線制電路的三相交流電壓、三相電流、總有功功率、無功功率、功率因數、各單相功率、頻率、正反向總有功電度等電參量電壓，輸出RS-485數字信號。本產品外置精密互感器直接測量高達1000A的電流，采用真有效值測量、全參數輸出、具有極優的性價比。采用卡裝式結構，體積小巧、安裝方便，是電力參數采集行業的首選模塊。

適用于政府、電力、軍隊、銀行、電信、教育、醫院、機場、鐵路、工廠、酒店、倉庫、交通等行業，專為計算機網絡機房、通信機房、通信基站、電力基站、變電站、居民配電所、UPS機房、蓄電池組機房、戶外機柜、無人值守現場、倉庫等場景的三相電能計量與監測。

• 1、帶ESD保護電路的RS-485通信接口
• 2、帶LED指示工作狀態，便于現場安裝調試
• 3、超小外形118×36×59mm，體積小，安裝方便
• 4、低功耗設計，典型工作電流（24V電源）小于10mA
• 5、可配置的實時數據更新周期，方便應用于各種測量要求
• 6、采用專用測量芯片，交流真有效值測量方式，測量精度高
• 7、高隔離電壓，采用微型精密互感器隔離與光電隔離，耐壓達DC2500V
• 8、35mm 標準DIN導軌安裝，插拔式端子接線，方便現場安裝布線
• 9、寬工作電壓DC10～30V，并具防接反保護功能，接反電源不會損壞模塊；
• 10、采集三相電參量，包括電壓、電流、功率、電能等19個電參量，信息全
• 11、采用工業級芯片，內置看門狗，并具有完善的防雷抗干擾措施，保證可靠性
• 12、通信規約采用標準Modbus-RTU方式（可選DLT645規約），兼容性好，方便編程

安裝：采用35mm 標準DIN導軌安裝，固定導軌后，將模塊卡入導軌即可

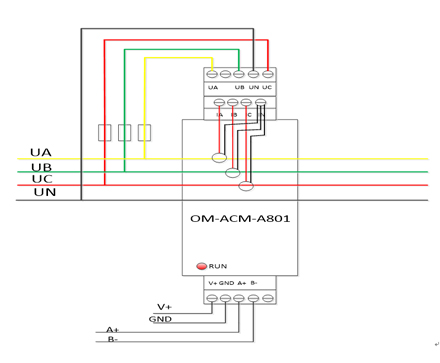

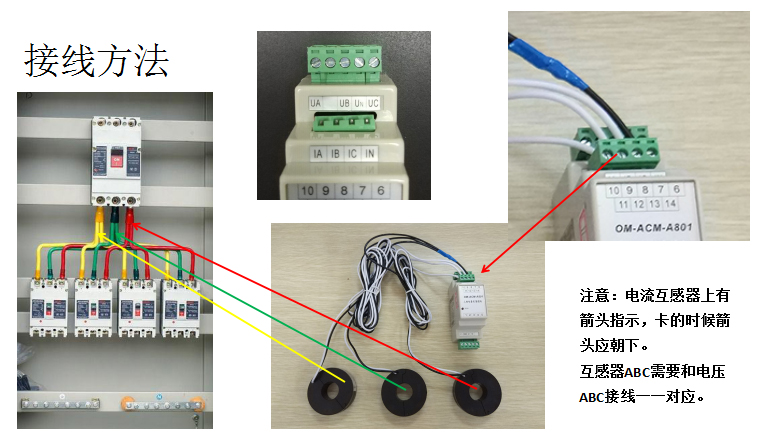

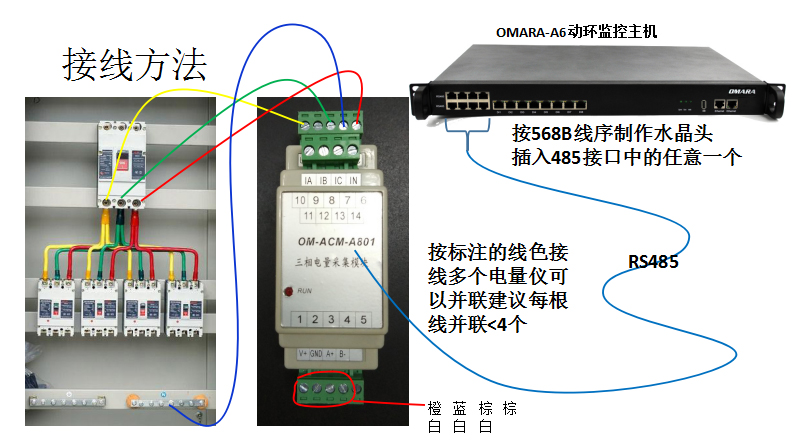

典型接線，支持多種不同的信號連接方式

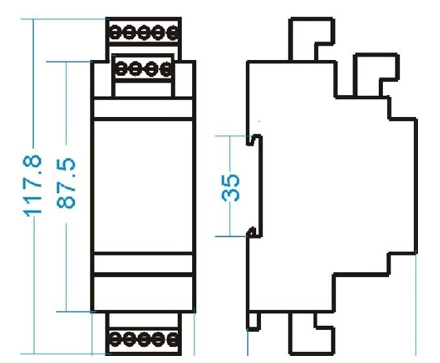

安裝指導圖

接線前要確保斷開所有信號源，避免發生危險及損壞設備。檢查確認接線無誤后，再接通電源測試。

接通電源后，通訊端子A+與B-間的LED運行指示燈會根據設置的數據更新速率同步閃爍，通訊時會變速閃爍。

產品出廠時，均設置為默認配置：地址1號、波特率9600bps、數據格式“n,8,1”、數據更新速率為600ms、變比為1；
